StatiCAD
StatiCAD betonarme, prefabrik betonarme, yığma, ahşap, çelik ve hafif çelik binaların deprem yönetmeliğine göre statik analizini ve tasarımını, mevcut binaların ise performans analizini ve güçlendirmesini yapmaya yardımcı bir bilgisayar programıdır.
Demo Versiyonu İçin Tıklayınız. (V.10.0.2.0)
Yeni Betonarme Bina Dizaynı
Program analizlerde 2018 deprem yönetmeliğinin betonarme binalar için öngördüğü koşulları dikkate alarak analiz yapmaktadır. Analizlerde deprem kuvvetleri kullanıcının seçimine göre eşdeğer, kayma çerçevesi yöntemi modal, sonlu eleman matrisleri ile modal, rijit diyaframlı veya esnek diyaframlı, diyaframsız olarak hesaplamalar yapabilmektedir. Rijit bodrumlu yapılar için de çözümleme yapılabilmektedir. Perdeler için kabuk sonlu eleman veya çubuk sonlu eleman modeli kullanılabilmektedir. Döşemelerde kirişlere yük aktarımı kabuk sonlu elemanlar (dörtgen veya üçgen, düzenli veya düzensiz (deleunay mesh) ile yapılabildiği gibi istenirse klasik yöntemle de yapılabilmektedir. Döşeme iç kuvvetleri kabuk sonlu eleman sonuçlarından alınabileceği gibi istenirse TS-500 yaklaşık yöntemleri ile de hesaplanabilmektedir. Programın sonlu eleman sonuçları ve modal analiz sonuçları SAP2000 programı ile oldukça yakın sonuçlar vermektedir. Doğrulama hesabı için tıklayınız.
Temellerde sürekli temel, kirişli radye ve kirişsiz radye şeklinde çözümleme yapılabilmektedir. Yapı temel birlikte (etkileşimli) analiz yapılmaktadır. Herhangi geometriye ve donatı düzenine sahip poligon kolon analizi çift eksenli iteratif analiz veya 2 adet tek eksenli iteratif analiz yöntemleriyle kullanıcı seçimine bağlı olarak yapılmakta ve karşılıklı etkileşim diyagramları ve tüm tahkikleri elde edilmektedir. Poligon kolonlarda donatı düzeni program tarafından otomatik belirlenebildiği gibi kullanıcı tarafından da belirlenebilmektedir.
Dikdörtgen kolonlarda ise çift eksenli iteratif analitik çözüm, 2 adet tek eksenli çözüm, Çakıroğlu Özer yöntemi ve poligon kesit algoritması ile çözümleme yapılabilmektedir.
Kirişlerde donatı hesabı çift donatılı durum için yapılmakta, döşemeden kaynaklı burulma hesabı da döşemelerin sistem rijitliğine katılması durumu için yüksek doğrulukla hesaplanabilmektedir.
Program analizler ve çizimler için ek bir programa ihtiyaç duymamaktadır. Ancak istenirse bina modeli SAP2000 programına export edilip orada Türk deprem Yönetmeliği dahil istenilen yönetmeliğe göre SAP2000 de analiz edilip, SAP2000 analiz sonucu oluşan tasarım sonuçlarından StatiCAD tarafından yorumlanan özet raporları ve kiriş kolon donatı çizimleri otomatik oluşturulabilmektedir. Veya model doğrulaması ve Test uygulaması olarak SAP2000 ile çift yönlü otomatik veri transferi yapılabilmektedir.
Hesap raporları çok detaylı ve anlaşılır ve doğrulanabilir olarak hazırlanmıştır.
Betonarme proje çizimleri tek tıklama ile yan yana oluşturulmakta sizi pafta birleştirme işçiliğinden kurtarmaktadır.
Yeni Yığma Bina Dizaynı
Program opsiyonel olarak 2018 deprem yönetmeliğinin ve 2019 riskli bina yönetmeliğinin yığma bina için öngördüğü tüm formülleri otomatik uygular.
TBDY 2018 yönetmeliği yığma yapı analiz ve hesabını oldukça detaylandırmış ve elle hesap yapılabilir olmaktan nerede ise çıkarmıştır. StatiCAD gelişmiş arayüzüyle ve gelişmiş analiz seçenekleriyle projenizi en doğru şekilde çözmeye çalışır. Yılların oluşturduğu tecrube ve program altyapısı ile ve bize güvenen 1000 den fazla kullanıcımızın desteği ile bu alanda önemli bir boşluğu doldurmaktadır. Program eşdeğer çubuk yöntemi, çubuk sonlu elemanlar yöntemi, modal analiz, eşdeğer deprem yükü analizi, döşemelerin kabuk sonlu elemanlarla sistem rijitliğine katılması, döşemelerden duvar ve diğer elemanlara yük aktarımının kabuk sonlu elemanlarla yapılabilmesi, kuşatılmış yığma bina analizi (Düşey hatılların duvar dayanımına ve/veya sistem rijitliğine katkısını dikkate alabilme), donatılı yığma duvar analizi (kurtarmayan duvarlarda tuğla duvar içine 2018 deprem yönetmeliğinde tariflenen şekilde düşey ve yatay donatılar atayabilme), moment etkisini de dikkate alan donatılı veya donatısız duvar tahkikleri, gibi üstünlükleri bulunmaktadır. Yığma yapılarda duvarların aksları, uç düğüm noktaları, kalınlıkları, kaçıklıkları, malzemeleri kattan kata değişebilmektedir. StatiCAD ile yapılan analizde program katlar arasında aks bağımlığı ve düğüm noktası bağımlılığı olmaksızın yük aktarımı yapabilir. Dolayısı ile diğer programlarda görülebilecek sıfır basınç gerilmesi hatasından kurtulunmuş olur. Program 2010 yılında ilk sürümü yayınlanmış olup yığma bina alanında da aralıksız çalışılmaktadır.
Programın excel tablolarıyla yapılan hesaplamalara göre en büyük üstünlüğü düşey yükleri yapı elemanları arasında kabuk sonlu elemanlar yöntemine veya akma çizgileri yöntemine göre aktarabilmesidir. Excel tablolarında genellikle kat ağırlığı duvar uzunluklarına veya alanlarına bölünerek ortalama değerler bulunmaktadır. Oysa yük dağılımları oda ve bina geometrisine bağlı olarak çok farklıdır. Duvarların kesme kapasiteleri üzerindeki düşey yüke bağımlı olduğundan, düşey yükü az olan duvarların kesme kapasitesi çok daha az olmaktadır. Excel hesabında kurtaran duvar veya bina, yükler olması gerektiği dağıtıldığında yetersiz kalabilmektedir. Program düşey yük aktarımında veya modellemede hata varsa analiz sonucunda hata oranını bildirir, Analiz esnasında olabilecek modelleme hatalarının büyük çoğunluğunu otomatik düzeltir, Programda sadece alt kat ile temeller arasında aks bağımlılığı vardır. Bunun dışında katlar arasında aks bağımlılığı yoktur. Yani yük aktarımı ve statik hesaplar için katlar arasında düğüm noktalarının üst üste olması gerekmez. Bu durum programa büyük bir esneklik kazandırmakta ve hemen her türlü yığma yapının modellenebilmesini sağlamaktadır.
Program dahili hesaplamalarında sonlu elemanlar yöntemi veya klasik yöntemi kullanabilir. Programla yapılmış hesapla detaylı ve doğru biçimde yapılmış el hesabı arasında birebir uyuşma bekleyebilirsiniz.
Programla yığma yapı konusunda yönetmelikte verilen tüm hesaplar otomatik olarak yapılır.

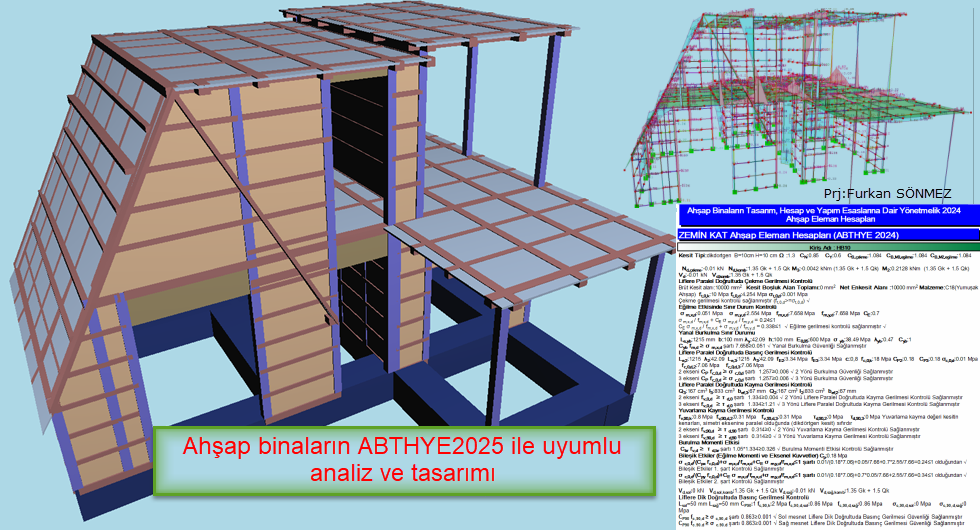

Yeni Ahşap Bina Dizaynı
Programda 2018 deprem yönetmeliği ve 24.03.2024 tarih 32499 sayılı resmi gazetede yayınlanan Ahşap Binaların Tasarım, Hesap Ve Yapım Esasları (ABTHYE) ile uyumlu olarak Ahşap Bina hesapları yapılabilmektedir.
Programda ahşap perdeler (Hafif Çerçeve Duvar Sistemleri) tek veya iki yüzünde kaplama var seçenekleri ile girilir. Kenar dikme, ara dikme, üst başlık, alt başlık, ara kuşaklar oluşturulur. Ahşap döşemeler de döşeme kaplaması, döşeme kirişi, yatay ara kuşak kirişleri şeklinde girilir. Bağımsız ahşap kiriş ve ahşap kolonlar girilir. Rüzgar ve kar yükleri tanımlanır.
Analizde program düşey yük, deprem yükleri ve kar yüklemelerini de dikkate alan 87 adet ahşap binalar için yönetmelikte tanımlanması istenen yük kombinasyonunu otomatik tanımlar, deprem yüklerini ve eleman iç kuvvetlerini otomatik hesaplar. Ahşap Perde elemanlarda TBDY2018 e göre kesme kapasitesini otomatik hesaplayıp yeterlilik durumunu raporlarda belirtir. Ahşap eleman hesaplarını da ABTHYE Dayanıma göre tasarım bölümüne uygun olarak Liflere Paralel Doğrultuda Çekme Gerilmesi Kontrolü, Eğilme Etkisinde Sınır Durum Kontrolü, Yanal Burkulma Sınır Durumu, Liflere Paralel Doğrultuda Basınç Gerilmesi Kontrolü, Liflere Paralel Doğrultuda Kayma Gerilmesi Kontrolü, Yuvarlama Kayma Gerilmesi Kontrolü, Burulma Momenti Etkisi, Bileşik Etkiler (Eğilme Momenti ve Eksenel Kuvvetler), Liflere dik doğrultuda basınç hesap esaslarına bağlı kalarak nem ve boyut katsayılarını da dikkate alarak yeterlilik kontrollerini yapar. Programda ahşap elemanlar ahşap yapı sistemi içinde tanımlanabildiği gibi diğer yapı sistemlerinde de (yığma veya betonarme) tanımlanabilmektedir. Ayrıca istenirse TS647 esasları uyarınca kirişlerin kesit ve sehim tahkikleri de yapılabilmektedir.
Ahşap elemanlar arasındaki çivili, vidalı, bulonlu, kamalı ve plakalı birleşimler Ahşap Yapılar Şartnamesi 2024 Bölüm 4.11 (Eurocode 5) esaslarına göre hesaplanabilmekte, birleşim geometrisi 3B olarak incelenip teknik çizime aktarılabilmektedir

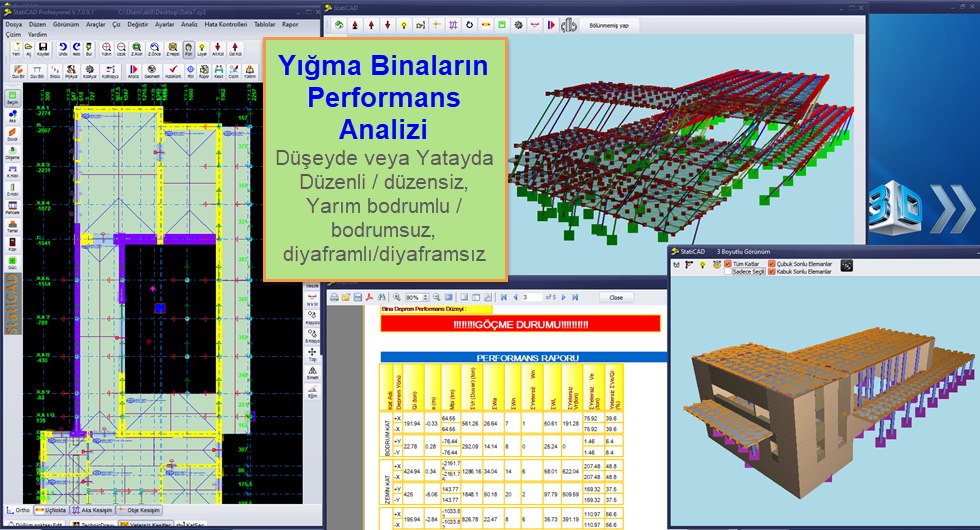

Mevcut Yığma Binanın Performans Analizi ve Güçlendirilmesi
Programda (Profesyonel ve Ultimate versiyon) çelik hasır ve püskürtme betonla veya lifli polimer sargı ile veya yeni düşey hatıl, perde, duvar eklenmesi gibi yöntemlerle yığma bina güçlendirme hesap ve çizimleri yapılabilmektedir.
StatiCAD tüm işlemleri ek bir programa ihtiyaç duymadan yapabilmektedir. Opsiyonel olarak kabuk elemanlarla SAP2000 otomasyonlu, sonlu eleman analizi ve tepki spektrum analizi gibi ek özelliklere de sahiptir.
Program dahili hesaplamalarında sonlu elemanlar yöntemi veya klasik yöntemi kullanabilir. Programla yapılmış hesapla detaylı ve doğru biçimde yapılmış el hesabı arasında birebir uyuşma bekleyebilirsiniz. İstenirse yapılan proje SAP2000 programına export edilip, analiz yapıldıktan sonra sonuçlar otomatik olarak geri alınıp SAP200 programının sonlu elemanlar sonuçlarına göre analiz yapılmış olur.
Programla yığma yapı konusunda yönetmelikte verilen tüm hesaplar otomatik olarak yapılır.
Tarihi/Geleneksel Yapılar ve Eğrisel Yüzeyler İçeren Yapılar
Eğrisel veya dairesel kenara/kenarlara/yüzeye sahip üçgen veya dörtgen döşeme /radye modellenebilmesi yapılabilmektedir. Programda kubbe/tonoz/eliptik kubbe / helisel merdiven/ türk üçgeni/dairesel döşeme/eğri döşeme/ 3 boyutta genel eğrisel döşeme (konveks veya konkav) vb. formda döşemeler modellenebilmektedir. Ayrıca kemerler konkav eğrisel döşemenin X veya Y ekseni etrafında döndürülmesi ile oluşturulabilmektedir.
Dörtgen döşemenin veri girişinden sonra program dörtgen döşemenin köşe noktalarında ve döşeme kenarlarının orta noktalarında düğüm noktaları (sonlu eleman jointi oluşturmakta) bu noktalar aynı zamanda döşeme sisteminin eğriselleştirilebilmesi için kontrol noktası olarak kullanılmaktadır. Döşeme kenarlarının ortasındaki düğümler döşeme köşe noktalarının ortalama koordinatından taşındığında döşeme kenar orta noktalarını dikkate alacak şekilde eğriselleştirilir. Kullanıcının seçimine göre döşeme yüzeyinin kabuk (Shell) sonlu elemanlara bölünmesi (mesh yapılması üçgen veya dörtgen sonlu elemanlarla yapılabilmektedir. Analiz sonucunda düğüm noktası deplasmanları (UX,UY,UZ,Rx,Ry,Rz, Utoplam) kontur çizgileri olarak 3 boyutlu görünümde istenilen yük kombinasyonu için gösterilir. Shell elemanlar için sonlu eleman merkezinde hesaplanan F11, F22, F12, M11, M22, M12 iç kuvvetleri ve eleman alt veya üst yüzeyinde Sigma11,Sigma22,Sigma12,Sigma Von Misses, Sigma Max,Sigma Min gerilmeleri kat bazında 2D görüntüleyicide gerilme değerlerine göre reklendirilmiş biçimde görüntülenmektedir. Eğrisel döşemelerden diğer yapı elemanlarına yükler otomatik olarak aktarılmakta ve bina diyaframlı veya döşeme rijitliklerini dikkate alan esnek diyaframlı olarak çözülebilmektedir. Eğrisel döşemeler betonarme, yığma, ahşap bina sistemlerinde tanımlanabilmektedir
Yığma Duvar Düzlem Dışı ve Kubbe Tahkiki
Yığma duvarların yüzeyine dik deprem etkileri altında devrilme, düşey ve yatay eğilme, düzlem dışı kayma ve narinlik tahkiki TS EN 1996-1-1 (Eurocode 6) Madde 6.3 ve Ek E esaslarına göre yapılabilmektedir; talep TBDY 2018 Bölüm 6 yaklaşımıyla belirlenir, duvar bazında mesnet şartları tanımlanabilir. Kubbe aracıyla modellenen kubbeler geometriden otomatik tanınır; membran teorisi ve Heyman çatlamış kubbe modeline dayanan kapalı çözüm sonlu eleman kabuk sonuçlarıyla karşılaştırılır, meridyen basıncı, halka çekmesi, düzlem dışı kayma ve geometrik güvenlik tahkik edilir ve üzengi itkisi kubbenin oturduğu duvarların düzlem dışı tahkikine aktarılır. Bu tahkikler özellikle mevcut ve tarihi yığma yapılar için ek bir yeterlilik kontrolü olarak sunulur; sonuçlar formüller ve yerine konmuş sayılarla ayrı rapor sayfalarında verilir.
Mevcut Betonarme Binaların Performans Analizi (TBDY 2018 Bölüm 15)
Mevcut betonarme binaların deprem performansı TBDY 2018 Bölüm 15 esaslarına göre hem doğrusal hesap yöntemiyle hem de doğrusal olmayan itme (pushover) analiziyle belirlenebilmektedir. Doğrusal yöntemde eleman etki/kapasite oranları, bilgi düzeyi katsayıları, birim şekildeğiştirme ve hasar sınırları kullanılır. İtme analizinde kolon, kiriş ve perde kesitleri lif (fiber) kesit modeliyle (sargılı ve sargısız beton için Mander modeli) tanımlanır; moment–eğrilik ilişkileri, iki eksenli plastik mafsallar ve olaydan olaya artımsal çözüm kullanılır. Tek modlu itme analizi (EK 5B) ±X ±0,3Y olmak üzere sekiz yönde yapılır; istenirse P-Δ etkileri, pekleşmeli mafsal modeli ve değişken yük deseni (TBDY 5.6.5) hesaba katılır. Hakim modun kütle katılımının yetersiz kaldığı veya burulma düzensizliği bulunan binalarda çok modlu itme analizi (TBDY 5.6.6, CQC birleştirmesi) ve artımsal mod birleştirme yöntemi IRSA ile değerlendirme yapılabilir. Hedef yerdeğiştirme, performans noktası, eleman ve kat bazında hasar bölgeleri ile bina performans düzeyi (Sınırlı Hasar / Kontrollü Hasar / Göçmenin Önlenmesi) otomatik belirlenip raporlanır; tali kirişler otomatik ayırt edilir. İtme motoru SAP2000 ve OpenSees sonuçlarıyla karşılaştırılarak doğrulanmıştır; istenirse analiz SAP2000 ile karşılaştırmalı olarak da yürütülebilir. (Ultimate, Profesyonel ve Betonarme sürümlerinde sunulur.)
Mevcut Betonarme Binaların Güçlendirilmesi (TBDY 2018 15.10, EK 15B ve EK 15C)
Performans analizi zincirine TBDY 2018 Bölüm 15.10 kapsamındaki güçlendirme yöntemleri eklenmiştir. Güçlendirme, eleman özellik pencerelerindeki Güçlendirme sekmesinden elemanın özelliği olarak tanımlanır ve aynı proje dosyasında saklanır; tek bir seçenekle bina güçlendirme öncesi veya sonrası haliyle hesaplanır. Kolonların, kirişlerin ve perde uç bölgelerinin lifli polimer (LP/FRP) ile sarılması (EK 15B: sargılı beton modeli, hasar sınırları, kesme katkısı ve yetersiz bindirme boyu için sargılama denetimi), betonarme ve çelik sargı, kolon kesitinin büyütülmesi (manto; manto boyuna donatısı ve etriyesiyle), kirişlerde dıştan etriye eklenmesi, yerinde dökme betonarme güçlendirme perdesi (çerçeveye ankraj denetimiyle) ve dolgu duvarlarının hasır çelik donatılı özel sıva veya LP köşegen şeritlerle güçlendirilmesi (EK 15C, eşdeğer köşegen çubuk modeli) hesaplanabilmektedir. Güçlendirme öncesi ve sonrası bina performans düzeyi, kriter yüzdeleri, güçlendirilen elemanlar ve hasar bölgelerindeki değişim raporda yan yana verilir; güçlendirme kural ihlalleri proje kontrol listesinde raporlanır. (Ultimate, Profesyonel ve Betonarme sürümlerinde sunulur.)
Prefabrik (Prekast) Betonarme Bina Tasarımı
Prefabrik sanayi yapıları ve prekast betonarme binalar programın kendi sonlu eleman analiziyle çözülebilmektedir. Değişken kesitli (nonprismatic) çatı ve makas kirişleri eleman bölünmeden, kesit boyunca integrasyonlu rijitlikle modellenir; Precast I (Bulb Tee), Precast U, Precast Box, trapez ve kutu kesitler parametrik şablonlarla tanımlanıp kesit kütüphanesine kaydedilir. Mafsallı (pimli) bağlantılar ve rijit uç bölgeleri, çatı diyaframının rijit diyafram veya TBDY Ek 8B eşdeğer çaprazlarıyla temsili, cephe paneli ve kren kütleleri (ağırlıksız deprem ek kütlesi), gezer vinç (kren) yükleri ile binanın üst ve alt bölümünde farklı R ve D katsayıları (TBDY 4.3.6) desteklenir. TBDY Bölüm 8 bağlantı tasarımı (pimli mafsallı bağlantı, üstte ıslak–altta kaynaklı moment aktaran bağlantı, aşık ve oluk bağlantıları) talepler doğrudan analizden alınarak yapılır; poligon ve değişken kesitli kirişlerin donatı tasarımı, cephe paneli deprem yükü (TBDY Bölüm 6) ve temelde kayma (TBDY 16.8.4) hesapları raporlanır. Hesaplar kaynak kitap sayısal örnekleri ve SAP2000 ile bağımsız sonlu eleman karşılaştırmalarıyla doğrulanmıştır. (Ultimate sürümünde sunulur.)
Bina İçi Çelik Eleman Tasarımı (ÇYTHYE)
Binalardaki çelik kiriş ve kolonlar TBDY 2018 ve Çelik Yapıların Tasarım, Hesap ve Yapım Esasları (ÇYTHYE) kurallarına göre, yük ve dayanım katsayıları ile tasarım (YDKT) yaklaşımıyla tasarlanabilmektedir. 1008 kesitlik fabrikasyon profil kütüphanesinden (IPE, IPN, HEA/HEB/HEM, HD/HL/HP, UPN, UPE, korniyer, T, RHS/SHS kutu, CHS boru) kiriş ve kolonlara kesit atanır; çelik sınıfı (S235, S275, S355 vb.) kesit üzerinden seçilir. Kirişlerde eğilme (akma, elastik ve inelastik yanal burulmalı burkulma), kesme, bileşik etki ve sehim; kolonlarda eğilmeli ve burulmalı burkulma, narin enkesit tespiti ve iki eksenli eğilmeyle bileşik etki kontrolleri yapılır. Kesit tesirleri programın sonlu eleman çözümünden alınır; raporlarda belirleyici sınır durum ve talebin geldiği yük birleşimi gösterilir, profiller 3B görünümde gerçek kesit geometrisiyle çizilir. (Ultimate ve Hybrid sürümlerinde sunulur.)
Hafif Çelik Bina Tasarımı (HCBTİE)
Soğuk şekillendirilmiş (hafif) çelik panelli binalar TBDY 2018 Bölüm 10 ve Hafif Çelik Binaların Tasarımı İçin Esaslar (HCBTİE) kapsamında tasarlanabilmektedir. Panel kaplama kesme kapasitesi TBDY 2018'e göre hesaplanır; panel dikmeleri ile hafif çelik kiriş ve kolonlar Etkin Genişlik Metodu (EGM) ile yerel, distorsiyonel ve eğilmeli–burulmalı burkulma dahil tahkik edilir. Distorsiyonel burkulma HCBTİE genel yöntemiyle veya sonlu şerit yöntemiyle hesaplanabilir; kaplamanın dönme tutulumu, kenar rijitleştirici yeterliliği ve enkesit koşulları denetlenir. Dış duvar dikmelerinde düzlem dışı rüzgâr eğilmesi ve sehim kontrolü, YDKT veya GKT tasarım yöntemi seçimi, HCBTİE yük birleşimleri, panel yapısal koşulları (Bölüm 6), panel ankraj ve birleşim tasarımı (Bölüm 8), kenar dikmelerde D katsayısı, alçı levhalı panellerde deprem payı ve temellerin D ile büyütülmüş iç kuvvetlerle tasarımı yapılır. Hekim profil kataloğundaki 527 kesit (C, Z, U, C+, Sigma, Sigma+) hazır kütüphanede yer alır. Hesap motoru yönetmelik denklemleri, el hesapları ve sonlu şerit çözümleriyle doğrulanmıştır. (Ultimate sürümünde sunulur.)
Yapay Zeka Asistanı ve BIM/IFC
StatiCAD'i doğal dille yönlendiren yapay zeka asistanıyla kullanabilirsiniz: modeli yazarak ya da mikrofonla konuşarak oluşturun; duvar, kolon, kiriş, döşeme, aks, kapı, pencere, donatı ve temel gibi elemanların çiziminde, kat işlemlerinde, analizde ve raporlamada yardım alın. Asistan dosya ve görselleri de değerlendirebilir, çok dilli çalışır (Türkçe arayüzde Türkçe yanıt verir) ve ileri kullanım için Claude Code/Codex gibi araçlarla terminal üzerinden otomasyona da olanak tanır. Yapay zeka, üretilen modelin ve sonuçların sorumlu mühendis tarafından denetlenmesi esasıyla bir yardımcı olarak konumlanır.
Bina bilgi modellemesi (BIM) iş akışları için program IFC (IFC2x3, Coordination View 2.0) standardıyla içe ve dışa aktarım yapar. Projenizi tek adımda IFC olarak dışa aktarıp Revit, ArchiCAD, Tekla, Allplan veya SAP2000 gibi araçlarla paylaşabilir; bu araçlardan gelen fiziksel IFC modellerini ve SAP2000 yapısal analiz modellerini StatiCAD'e aktarabilirsiniz (çubuk üyeler kolon/kirişe; yüzey üyeler duvar, döşeme ve kabuk elemanlara dönüşür). Birim (metre/santimetre) ve karakter farklılıkları arka planda otomatik ele alınır. Yapay Zeka ve BIM/IFC özellikleri Hybrid ve Ultimate sürümlerinde sunulur (demo sürümde IFC içe aktarım açık, dışa aktarım kapalıdır).
Çözülebilen Yapı Sistemleri
Yeni projelendirilecek Betonarme Binalar
Yeni projelendirilecek Ahşap Binalar
Yeni projelendirme veya performans analizi veya güçlendirme yapılacak yığma binalar
Eğrisel yüzeyler içeren binalar
Ortogonal-Non Ortogonal Yapı sistemleri (Yatay, dikey, veya eğik akslı)Yarım Bodrumlu yapılar
Kademeli Yapılar
Performans analizi ve güçlendirmesi yapılacak mevcut betonarme binalar
Prefabrik (prekast) betonarme binalar ve sanayi yapıları
Hafif çelik (soğuk şekillendirilmiş çelik) panelli binalar
Çelik taşıyıcı elemanlar içeren binalar
Deprem kuvvetlerinin ve eleman iç kuvvetlerinin belirleneceği diğer binalar
Bina Analizinde Kullanılabilen Yönetmelikler:
Türkiye Bina Deprem Yönetmeliği 2018 (TBDY2018)
Riskli Binaların Tespit Edilmesine İlişkin Esaslar 2019 (RYTEİE 2019)(Yığma Bina)
Ahşap Binaların Tasarım, Hesap Ve Yapım Esasları (2024)
Riskli Bina Tespit Esasları 2013 (RBTE2013)(Yığma Bina)
Deprem Bölgelerinde Yapılacak Binalar Hakkında Yönetmelik 2007 (DBYBHY2007)(Yığma Bina)
Eurocode 8 (Avrupa Birliği Deprem Standardı ve TS EN 1998-1 Türk Standardı)(Yığma Bina)
Eurocode 6 (Avrupa Birliği Yığma Yapı Standardı ve TS EN 1996-1-1+A1:2013 Türk Standardı)
TS-500
TS-647
TS EN 1995
Çelik Yapıların Tasarım, Hesap ve Yapım Esasları (ÇYTHYE)
Hafif Çelik Binaların Tasarımı İçin Esaslar (HCBTİE)
Program Kullanım Alanları
Yeni yapılacak betonarme binalar
Mevcut Yığma Bina Performans Analizi ve Güçlendirmesi
Yeni Yapılacak Yığma Binalar
Ahşap Binalar ve Ahşap Elemanlar İçeren Binalar
Mevcut Betonarme Bina Performans Analizi ve Güçlendirmesi
Prefabrik Betonarme Binalar ve Sanayi Yapıları
Hafif Çelik Binalar ve Çelik Elemanlı Binalar
Raporlanan Hesap Çıktıları:
Analiz Öncesi Raporlar
Veri giriş parametrelerinin tamamı analiz öncesi raporlarda verilmektedir.
Betonarme Bina İçin Analiz Sonrası Raporlar
Proje Hata Kontrolleri raporu
Otomatik düzensizlik kontrolleri
Etkin Göreli Kat Ötelemelerinin Hesaplanması ve Sınırlandırılması raporu
İkinci Mertebe Etkileri raporu
Kolon Yanal Ötelenme Ölçütü (Narinlik Hesabı İçin- TS500) raporu
Kolon Boyuna Donatı Hesabı raporu
TBDY2018 Kolon Eksenel Kuvvet Kontrolü raporu
TS500 Kolon Eksenel Kuvvet Kontrolü raporu
Kolon Enine Donatı Hesabı raporu
Kolon Narinlik Etkisi raporu
Güçlü Kolon Hesabı raporu
Kolon-Kiriş Birleşim Bölgelerinin Kesme Güvenliği raporu
Perde Alanları Kontrolü (M.7.6.1.3) raporu
Perde Tasarım Eğilme Momentleri (M.7.6.6.1) raporu
Perde Boyuna Donatı Hesabı raporu
Perde Kesme Güvenliği (M.7.6.7) raporu
Perde Eksenel Kuvvet Kontrolü raporu
Perde Devrilme Momenti Kontrolü raporu
Bina Devrilme Momenti Kontrolü raporu
Kiriş Enine Donatı Hesabı raporu
Kiriş Boyuna Donatı Hesabı raporu
Kiriş Burulma ve Gövde Donatı Hesabı raporu
Perde/Duvar Üst/Alt Uç Kesit Tesirleri raporu (kabuk veya çubuk elemanlar)
Kolon Üst/Alt Uç Kesit Tesirleri raporu
Kolon Üst/Alt Uç Kesit Tesirleri raporu
Radye Temel/Döşeme/Perde/Duvar Kabuk (Shell) Sonlu Eleman Sonuçları raporu
Kiriş Kesit Tesirleri raporu
Yığma Bina İçin Analiz Sonrası Raporlar
Yapılan analizlerde deprem yönetmeliği geometri kontrolleri, yük analizleri, döşeme hesapları, deprem yükleri hesabı, kayma ve kütle merkezleri hesabı, temellerde zemin gerilmesi, kesme kapasitesi, eğilme kapasitesi, duvarlarda düşey gerilme ve kayma gerilmesi kontrolleri yapılarak rapor dosyası hazırlanmaktadır.
Güçlendirme Raporları
Güçlendirilmiş Durum Manto Kesme Kuvvetleri, Güçlendirilmiş Durum Manto Kesme Kapasitesi Kontrolleri, Güçlendirilmiş Durum Kompozit Duvar Kayma Kapasitesi Kontrolleri
Performans Analizi Raporu
Bina performans düzeyinin ve risk durumunun hesaplanması, Riskli Yapı Formundaki tüm statik/geometrik parametrelerin hesaplanması, güçlendirilmiş durum ve mevcut duruma ilişkin hesaplamaların yapılabilmesi, Riskli Yapı Yönetmeliği veya Deprem Yönetmeliğinden istenilen kritere göre sonuç alınabilmesi
Programla deprem yönetmeliğinin veya Riskli Yapı Yönetmeliğinin öngördüğü tüm statik hesap parametreleri detaylı ve yeterli şekilde raporlanır. Programla hazırlanmış hesap raporlarının üzerine bina ile ilgili ekstra hesap yapılması gerekmez.
Performans, Güçlendirme, Çelik ve Prefabrik Raporları
Betonarme performans analizi raporu (etki/kapasite oranları, hasar bölgeleri, bina performans düzeyi), itme analizi raporu (itme eğrisi, performans noktası, mafsal hasar durumları, çok modlu itme özeti), moment–eğrilik raporları, güçlendirme öncesi/sonrası kıyas raporu, çelik kiriş ve kolon tasarım raporları, hafif çelik dikme, kiriş ve kolon tasarım raporları (EGM), prefabrik bağlantı tasarımı raporları, yığma duvar düzlem dışı ve kubbe tahkik raporları, kolon ve perde donatı metrajı.
Çizim Çıktıları
Temel Aplikasyon planı, temel kiriş açılımları, radye donatıları, kolon aplikasyon planı, kolon düşey açılımları, perde düşey açılımları, kalıp planı, kalıp planı kesiti, kiriş açılımları, Her duvar için ayrı ayrı Güçlendirme Mantosu Detayları (Ankrajlar, Hasır Donatısı, Süreklilik donatısı), duvar planı, , yatay hatıl detayları, donatılı duvar açılımları, lifli polimer duvar güçlendirme çizimleri, bina aks görünüşleri, güçlendirme görünüş çizimleri hasır ve ankraj görünüşleri
Çizimler ölçüler ve layerlarıyla birlikte dxf export edilebilir. DXF dosyaları AutoCAD 2000 formatında; taramalar, kalem kalınlıkları ve TrueType yazı tipleriyle birlikte aktarılır.
StatiCAD Program Paketleri
Program 7 seviye olarak kullanıma sunulmuştur. Program versiyonlarının özellikleri aşağıdaki tabloda sunulmuştur.
| Özellik | StatiCAD Ultimate | StatiCAD Hybrid | StatiCAD V10 Profesyonel | StatiCAD V10 Standart | StatiCAD-Betonarme | StatiCAD V10 Yığma Pro | StatiCAD V10 Yığma Standart |
| Betonarme bina tasarımı | Evet | Evet | Evet | Evet | Evet | Hayır | Hayır |
| Betonarme bina performans analizi | Evet | Hayır | Evet | Hayır | Evet | Hayır | Hayır |
| Betonarme bina güçlendirmesi | Evet | Hayır | Evet | Hayır | Evet | Hayır | Hayır |
| Ahşap bina tasarımı | Evet | Evet | Evet | Evet | Hayır | Hayır | Hayır |
| Yığma bina tasarımı | Evet | Evet | Evet | Evet | Hayır | Evet | Evet |
| Yığma bina performans analizi ve güçlendirmesi | Evet | Hayır | Evet | Hayır | Hayır | Evet | Hayır |
| Prefabrik / prekast betonarme bina tasarımı | Evet | Hayır | Hayır | Hayır | Hayır | Hayır | Hayır |
| Hafif çelik bina tasarımı | Evet | Hayır | Hayır | Hayır | Hayır | Hayır | Hayır |
| Bina içi çelik eleman tasarımı | Evet | Evet | Hayır | Hayır | Hayır | Hayır | Hayır |
| Yapay Zeka Asistanı | Evet | Evet | Hayır | Hayır | Hayır | Hayır | Hayır |
| BIM / IFC (içe-dışa aktarım) | Evet | Evet | Hayır | Hayır | Hayır | Hayır | Hayır |
| Lisans | Yıllık | Yıllık | Ömür Boyu | Ömür Boyu | Ömür Boyu | Ömür Boyu | Ömür Boyu |
Ürünlerin Detaylı Karşılaştırması İçin Tıklayınız.
Demo Versiyonu İçin Tıklayınız. (V.10.0.2.0)
Sistem Gereksinimleri
Program USB Dongle ile çalışmaktadır. İstenilen sayıda bilgisayara yüklenebilmekte dongle takılı bilgisayarda çalışmaktadır.
Program 32 bit ve 64 bit Windows7, Windows8, Windows10, Windows11 işletim sistemlerinde çalışmaktadır.
Programın çalışması için program kilidinin takılacağı bir adet usb port girişine ihtiyaç duyulmaktadır.
